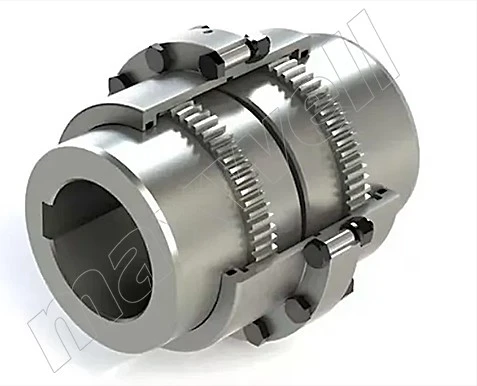

Муфта двигателя коробки передач GIICL

Муфта двигателя-редуктора — это-мощное трансмиссионное устройство, основанное на принципе зубчатого зацепления. Это жесткая гибкая двухзубчатая муфта. Его основная конструкция состоит из двух полумуфт барабанной передачи с внешними зубьями и двух втулок с внутренними зубьями. Крутящий момент передается за счет зацепления внутренних и внешних зубов.

Отправить запрос

Описание

Муфта мотор-редуктора GIICL

описывать

Материалами, используемыми для муфты двигателя-редуктора, обычно являются 42CRMO, 45#, 40CR и другие высококачественные-материалы для точного производства. Выбор конкретного материала должен основываться на фактических условиях работы клиента.

Разница между зубчатой муфтой GIICL и GIICLZ

Структурные различия

GIICL (двойная внутренняя передача)

Двойная внутренняя зубчатая втулка: оба конца представляют собой внутренние зубчатые конструкции, соединенные с оборудованием с обеих сторон через внешние зубчатые втулки.

Вал промежуточной внешней шестерни. Средняя часть представляет собой внешнюю шестерню, которая входит в зацепление с двойными внутренними зубчатыми втулками на обоих концах, образуя структуру зубчатого зацепления в форме двойного барабана-.

Симметричная конструкция: подходит для ситуаций, когда отклонения необходимо компенсировать с обеих сторон, например, для регулировки центрирования оборудования на обоих концах.

GIICLZ (одинарная внутренняя передача)

Одинарная внутренняя зубчатая втулка + внешняя зубчатая втулка: один конец представляет собой внутреннюю зубчатую втулку, а другой конец представляет собой внешнюю зубчатую втулку, которая напрямую соединена с оборудованием.

Асимметричная конструкция: обычно один конец фиксирован (например, со стороны двигателя), а другой конец плавающий (например, со стороны нагрузки), что подходит для односторонней-компенсации.

Возможность компенсации

GIICL двойная внутренняя передача

Двусторонняя-компенсация: позволяет одновременно компенсировать радиальные, угловые и осевые отклонения с обеих сторон, что подходит для сложных сценариев выравнивания.

Большая плавающая величина: благодаря конструкции двойной муфты двигателя обеспечивается больший угол отклонения и радиальное смещение.

GIICLZ одинарная внутренняя передача

Односторонняя-компенсация: в основном компенсирует отклонение на одной стороне соединения, подходит для простых задач выравнивания.

Меньшая плавающая величина: возможности компенсации отклонения и смещения немного ниже, чем у двойной внутренней зубчатой конструкции.

Наши продукты

gearbox motor coupling

Инструкция по выбору и заказу зубчатой муфты

Принцип работы муфты передачи мощности следующий: она состоит из внутренних зубьев и барабанных-внешних зубьев с одинаковой формой и модулем зубьев; он должен быть совмещен с двумя валами коробки передач и двигателя, чтобы передавать номинальный крутящий момент в пределах номинального телескопического диапазона и углового диапазона.

Инструкции по выбору
Вообще говоря, при выборе муфты двигателя-редуктора следует проверять три аспекта.

01 Проверка прочности

n ---- Скорость соединения (об/мин)

TC --- Расчет крутящего момента (кН·м) Tn -- Технический крутящий момент

T------Теоретический крутящий момент T=9355N/n K---Коэффициент рабочего состояния

N ----- Скорость движения (кВт) K1 -- Поправочный коэффициент крутящего момента

02 Расчет рабочей скорости муфты (с промежуточным валом и промежуточной втулкой)

Скорость муфты должна соответствовать следующим условиям: 1-я критическая скорость муфты с промежуточным валом.

n Меньше или равно |n|

n Меньше или равно 0,75nk D ---- Диаметр промежуточного вала (мм)

或n Больше или равно 1,35nk A ---- Расстояние между конечными точками ширины зуба

n_k---- 1-я критическая скорость муфты (об/мин) внешней зубчатой втулки с обоих концов (мм)

1-я критическая скорость сцепления с промежуточным валом

D ---- Диаметр промежуточного вала (мм)

d ----- Внутренний диаметр промежуточной втулки (мм)

A ----- Расстояние между конечными точками ширины внешней зубчатой втулки с обоих концов (мм)

03 Проверка помех

Допустимая угловая компенсация Δ зубчатой муфты барабана составляет 1 градус 3'. Если ошибка установки велика, угол оси между внешней зубчатой втулкой и внутренним зубчатым венцом превышает допустимое значение, что неизбежно приведет к зацеплению внутренних и внешних зубьев и повреждению. Значение не должно превышать 1/2Δ.
Δy=AtanΔ (мм)
A ----- Расстояние между конечными точками ширины зуба внешней зубчатой втулки на обоих концах (мм)

Производители муфт мотор-редукторов

Компания Crane Maxwell Co..Ltd специализируется на предоставлении высокоточных-прецизионных и высококачественных-муфт для промышленности.
Сообщите нам, что вам нужно, наши профессиональные инженеры немедленно ответят и помогут вам выбрать и рассчитать наиболее подходящие продукты муфты, чтобы лучше реализовать вашу концепцию передачи вала.

универсальное-решение

профессиональная команда

высокое качество

Свяжитесь сейчас

Чертеж муфты двигателя коробки передач GIICL

Gearbox Motor Coupling Drawing

Параметры муфты двигателя

Основные параметры и основные размеры зубчатой муфты GIICL
Модель	Нормальный крутящий момент Тн КН. м	Допустимая скорость 【n】 (rмин)	Диаметры отверстия вала	Длина отверстия вала		D	D1	D2	C	H	A	B	e	Вращательная инерция (кг/м2)	Количество смазки мл	Масса Кг
			d,.d2	Y длинная серия	Y короткая серия
ГИИКЛ1	0.63	6500	16,18,19	42	-	103	71	50	8	2.0	36	76	38	0.0016	51	3.4
			20,22,24	52	38									0.0030		3.2
			25,28	62	44									0.0031		3.3
			30,32,35	82	60									0.0032		3.5
ГИИКЛ2	1.00	6000	20,22,24	52	-	115	83	60	8	2.0	42	88	42	0.0024	70	4.6
			25,28	62	44									0.0023		4.1
			30,32,35,38	82	60									0.0024		4.5
			40,42,45	112	84									0.0025		4.6
ГИИКЛ3	1.60	5600	22,24	52	-	127	95	75	8	2.0	44	90	42	0.0044	68	6.1
			25,28	62	44									0.0042		5.5
			30,32,35,38	82	60									0.0045		6.3
			40,42,45,48,50,55,56	112	84									0.0101		6.9
ГИИКЛ4	2.80	5100	38	82	60	149	116	90	8	2.0	49	98	42	0.0205	87	9.5
			40.42,45,48,50,55,56	112	84									0.0228		11.3
			60.63,65	142	107									0234		10.5
ГИИКЛ5	4.50	4600	40,42,45,48,50,55,56	112	84	167	134	105	10	2.5	55	108	42	0.0418	125	15.9
			60,63,65,70,71,75	142	107									0.0444		16.0
ГИИКЛ6	6.30	4300	45,48,50,55,56	112	84	187	153	125	10	2.5	56	110	42	0.0706	148	21.2
			60,63,65,70,71,75	142	107									0.0777		23.0
			80,85,90	172	132									0.0809		22.1
ГИИКЛ7	8.00	4000	50,55,56	112	84	204	170	140	10	2.5	60	118	42	0.103	175	27.6
			60,63,65,70,71,75	142	107									0.115		33.1
			80,85,90,95	172	132									0.1298		39.2
			100,(105)	212	167									0.151		47.5
GICL8	11.20	3700	55,56	112	84	230	186	155	12	3.0	67	142	47	0.167	268	35.5
			60,63,65,70,71,75	142	107									0.188		42.3
			80,85,90,96	172	132									0.210		49.7
			100,110,(115)	212	167									0.241		60.2
ГИИКЛ9	18.00	3350	60,63,65,70,71,75	142	107	256	212	180	12	3.0	69	146	47	0.316	310	55.6
			80,85,90,95	172	132									0.356		65.6
			100,110,120,125	212	167									0.413		79.6
			130,(135)	252	202									0.470		95.8
ГИИКЛ11	35.50	2700	70,71,75	142	107	325	276	235	14	3.5	81	170	47	1.454	550	97
			80,85,90,95	172	132									1.096		114
			100,110,120,125	212	167									1.235		138
			130,140,150	252	202									1340		161
			160,170,(175)	302	242									1.588		189
ГИИКЛ12	56	2450	75	142	107	362	313	270	16	4.0	89	190	49	1.623	695	128
			80,85,90,95	172	132									1.828		150
			100,110,120,125	212	167									2.113		205
			130,140,150	252	202									2.400		213
			160,170,180	302	242									2.728		248
			190,200	352	282									3.055		285
ГИИКЛ13	80	2200	150	252	202	412	350	300	18	4.5	98	208	49	3.951	1019	222
			160,170,180(185)	302	242									4.363		246
			190,200,220(225)	352	282									4.541		242
ГИИКЛ14	125	2000	170,180(185)	302	242	462	20	335	22	5.5	172	296	63	8.025	2900	421
			190,200,220	352	282									8.800		476
			240,250	410	330									9.275		544
ГИИКЛ15	180	1800	190.200,220	352	282	512	470	380	22	5.5	182	316	63	14.300	3700	608
			240,250,260	410	330									15.850		696
			280(285)	470	340									17.450		786
ГИИКЛ16	250	1600	220	352	282	580	522	430	28	70	209	354	67	23.925	4500	799
			240,250,260	410	330 380									26.450		913
			280,300,320	470										29.100		1027
ГИИКЛ17	355	1400	250,260	410	330 340 450	644	142	490	25	10	194	364	67	43.095	4900	1176
			260(295)300,320	470										47.525		1322
			340,360(345)	550										53.725		1352
ГИИКЛ18	500	1210	280(295)300,320	470	380	726	654	540	28	80	222	430	75	78.525	7000	1698
			340,360,380	550	450									87.750		1948
			400	650	540									99.500		2278
ГИИКЛ19	710	1050	340,320	470	340	818	748	630	32	80	232	440	75	136.750	8900	2249
			300,(350)360,380(390)	550	450									153.750		2591
			400,420,440,450,460,470	650	540									175.500		3026
ГИИКЛ20	1000	910	360,380,(390)	550	450	928	838	720	32	10.5	247	470	75	261.750	11000	3384
			400,420,440,450,460,480,500	650	540									299.000		3984
			530(540)	800	680									360.750		4430
ГИИКЛ21	1400	800	400,420,440,450,460 480,500	650	540	1022	928	810	40	11.5	255	490	75	461.600	13000	3912
			530,560,600	800	680									449.400		3754
ГИИКЛ22	1800	700	450,460,480,500	650	540	1134	1036	915	40	13.0	265	510	75	734.300	16000	4970
			630,560,600,630	800	680									837.00		5408
			670,(680)	-	780									785.400		4478
ГИИКЛ23	2500	610	530,560,600,630	800	680	1282	1178	1030	50	14.5	299	580	80	1517.00	28000	10013
			670,(700)710,750,(770)	-	780									1725.00		11553
ГИИКЛ24	3550	500	560,600,630	800	680	1428	1322	1175	50	16.5	317	610	80	2486.00	33000	12915
			670,(700),710,750	-	780									2838.50		15015
			800,850	-	880									3131.75		16615
ГИИКЛ25	5600	420	670,(700),710,750	-	780	1664	1538	1390	50	19.0	325	620	80	5082.00	43000	15760
			800,850	-	880									5344.10		15515
			900,950	-	980									5484.00		15054
			1000(1040)	-	1100									5615.20		14513
