GICL Барабанная зубчатая муфта

Барабанная муфта GⅠCL состоит из внутреннего зубчатого кольца и полумуфты внешнего фланца шестерни с одинаковым количеством зубьев и представляет собой жесткую-гибкую муфту.

Отправить запрос

Описание

GICL Барабанная зубчатая муфта

Обзор муфты барабанного механизма GICL

Как это работает

Барабанная муфта GⅠCL передает крутящий момент через зацепление зубьев, использует дуговой контакт на поверхности зуба для рассеивания напряжения и компенсации отклонения вала.

ТТХ

Барабанная муфта GⅠCL обладает определенной жесткостью, выдерживает большие нагрузки при передаче крутящего момента, имеет высокую эффективность передачи и может адаптироваться к некоторым ударам и вибрациям. Однако по сравнению с гибкими муфтами его буферная и амортизирующая функция ограничена.

Преимущества

характеристика	GⅠCL Зубчатая муфта барабана
Возможность компенсации отклонения	Разнонаправленная-компенсация
Грузоподъемность	Сверх-высокий крутящий момент
Эффективность передачи	>98% (низкое трение и потери при контакте качения)
Требования к техническому обслуживанию	Низкие эксплуатационные расходы (долговечное-уплотнение, цикл смазки 6–12 месяцев)
Экологическая адаптивность	Высокая термостойкость (-30-150 градусов), пыленепроницаемость и влагозащищенность.

Типичные сценарии применения

1. Металлургическая промышленность

Главный привод прокатного стана: выдерживает ударную нагрузку прокатки, компенсирует смещение вала, вызванное термической деформацией роликов.

Оборудование непрерывного литья: подключите двигатель и ролик, адаптируйтесь к высокой температуре и пыльной среде.

2. Подъемно-портовая техника

Привод барабана крана: передает большой крутящий момент и выдерживает радиальную нагрузку, создаваемую собственным весом барабана.

Портовый разгрузчик судов: адаптироваться к частым запускам и остановкам, а также к влажной и агрессивной среде на море.

3. Горнодобывающее и энергетическое оборудование

Моя таль: стабильная работа в условиях низких скоростей и больших нагрузок, устойчивость к пыли и вибрации.

Ветряная турбина: компенсируйте отклонение установки рабочего колеса и коробки передач, уменьшайте удары трансмиссии.

4. Другие отрасли промышленности

Цементная мельница: выдерживает вибрацию и удары шлифовального диска, продлевает срок службы оборудования.

Судовая двигательная установка: адаптируется к тепловому расширению вала и деформации корпуса

Чертеж муфты барабанной передачи GICL

GICL Барабанная зубчатая муфта
Основные параметры и основные размеры барабанной зубчатой муфты GICL
Модель	Нормальный крутящий момент Тн N.m	Допустимая скорость 【n】(об/мин)	Диаметр отверстия вала d1,d2,d3	Длина отверстия вала		D	D1	A	C	C1	C2	Масса Кг
				Y	J1,Z1
				L
GICL1	800	7100	16,18,19	42	-	125	95	75	20	-	-	5.9
			20.22,24	50	38				10	-	24
			25,28	62	44				2.5	-	19
			30,32,35,38	82	60					15	22
GICL2	1400	6300	25,28	62	44	145	120	88	10.5	-	29	9.7
			30,32,35,38	82	60				2.5	12.5	30
			40,42,45,48	112	84					13.5	28
GICL3	2800	5900	30,32,35,38	82	60	170	140	106		24.5	25	17.2
			40,42,45,48,50,55,56	112	84					25	28
			60,32,35,38	142	107					17	35
GICL4	5000	5400	40,42,45,48,50,55,56	82	60	195	165	125		37	32	24.9
			60	112	84				3	17	28
			32,35,38	142	107						35
GICL5	8000	5000	40,42,45,48,50,55,56	112	84	225	183	142	起	25	28	38.0
			60,63,65,70,71,75	142	107					20	35
			80	172	132					22	43
GICL6	11200	4800	48,50,55,56	112	84	240	200	160	6	35	35	48.2
			60,63,65,70,71,75	142	107				4	20	35
			80,85,90	172	132					22	43
GICL7	15000	4500	60,63,65,70,71,75	142	107	260	230	180	4	25	35	68.9
			80,85,90,95	172	132					22	43
			100	212	167						48
GICL8	21200	4000	65,70,71,75	142	107	280	245	193	5	35	35	83.3
			80,85,90,95	172	132					22	43
			100,110	212	167						180
GICL9	- 26500	3500	70,71,75	142	107	315	270	208	10	45	45	110
			80,85,90,95	172	132				5	22	43
			100,110,120,125	212	167						49
GICL10	42500	3200	80,85,90,95	172	132	345	300	249	5	43	43	157
			100,110,120,125	212	167					22	49
			130,140	252	202					29	54
GICL11	60000	3000	100,110,120,125	212	167	380	330	267	6	29	49	217
			130,140,150	252	202						54
			160	302	242						64
GICL12	80000	2600	120.125	212	167	440	380	313	6	57	57	305
			130,140,150	252	202					29	55
			160,170,180	302	242						68
GICL13	112000	2300	190,200	252	202	480	420	364	7	54	57	419
			160,170.180	302	242					32	70
			190,200,220	352	282						80
GICL14	160000	2100	190,200,220	302	242	520	465	415	8	42	70	594
			240,250	352	282					32	80
GICL15	224000	1900	200,220	352	282	580	510	429	10	34	80	783
			240,250,260	410	330					38	-
GICL16	355000	1600	280	352	382	680	595	501	10	58	80	1134
			220	410	330					38	-
			240,250,260	370	380					38
GICL17	400000	1500	280,300	352	282	720	645	512	10	74	80	1305
			240,250,260	410	330					39	-
			280,300,320	470	380					39
GICL18	50000	1400	260	410	330	775	675	524	10	46	-	1626
			280,300,320	470	380					41
GICL19	630000	1300	340	410	330	815	715	560	10	67	-	1773
			280,300,320	470	380					41
			340,360	550	450
GICL20	710000	1200	300,320	470	380	855	755	595	13	44	-	2263
			340,360,380	550	450
GICL21	900000	1100	340,360,380	470	380	915	795	611	13	59	- -	2593
			400	550	450					44
GICL22	950000	950	360,380	550	450	960	840	632	13	44	-	3036
			400.420	650	540
GICL23	1120000	900	380	550	450	1010	890	666	13	44	- -	3668
			400.420	650	540					48
GICL24	1250000	875	380	550	450	1050	925	685	15	46	-	3946
			400,420.450	650	540					50
GICL25	1400000	850	400.420.450,480	650	540	1120	970	724	15	50	-	4443
GICL26	1600000	825	420.450,480,500	650	540	1160	990	733	15	50	-	4791
GICL27	1800000	800	450,480,500	650	540	1210	1060	739	15	50	-	5758
			530	800	680
GICL28	2000000	770	480,500	650	540	1250	1080	805	20	55	-	6232
			530,560	800	680					55
GICL29	2800000	725	500	650	540	1340	1200	792	20	57	-	7549
			530,560,600	800	680					55
GICL30	3200000	700	530,560,600,630	800	680	1390	1240	806	20	55	-	9541

горячая этикетка : Зубчатая муфта барабана GICL, Китай Зубчатая муфта барабана GICL производители, поставщики, завод, Система кондиционирования, Химическая промышленность, Соединение для систем возобновляемых источников энергии, Соединение для умных городов, Геотермальная мощная связь, Соединение насоса

NGCL Тип Барабан Шестерня Муфта

API стандартное соединение передач

Вам также может понравиться

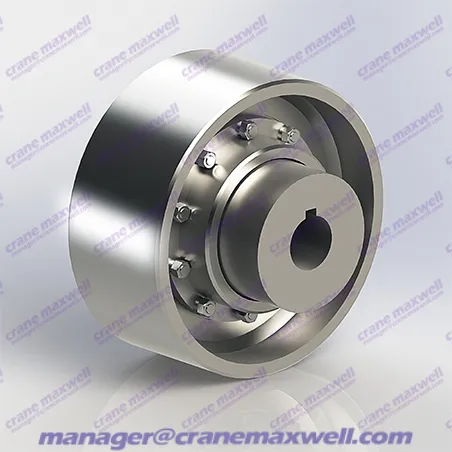

NGCLZ зубчатая муфта тормозного колеса
