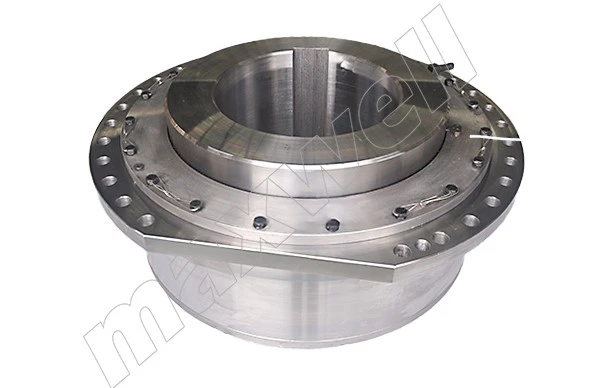

Муфта DC Barrel — это новый тип гибкой муфты, которая в основном используется для соединения выходного вала редуктора подъемного механизма в подъемных машинах с канатным барабаном. Он также подходит для другого аналогичного механического оборудования, которое передает крутящий момент и воспринимает радиальные нагрузки, но его нельзя использовать для передачи осевой нагрузки.
В основном используется в подъемно-подъемном и грузоподъемном оборудовании. Его основная особенность заключается в том, что он выдерживает радиальное смещение и угловое отклонение, плавно передавая крутящий момент, и подходит для работы на низких-скоростях.
Характеристики муфты ствола
| Модель продукта | Муфта постоянного тока | Материал | 42CrMO/C45/Q355B/и т. д. |
| Максимальная скорость | 200р/мин | Доставка | 30-35 дней |
| Максимально допустимый крутящий момент | 16000-560000N.m | Гарантия | 24 месяца |
| Радиальная нагрузка | 18000-355000N | Кастомизация | Подгонянный согласно вашему чертежу |
| Диаметр отверстия | 110-380 мм | Обнаружение | Предоставить отчет об испытаниях |
Принцип работы
(1) Передача крутящего момента
Вращающая сила двигателя или редуктора передается на вал барабана через фланец + болты, приводя барабан во вращение и осуществляя намотку и разматывание троса.
(2) Компенсация отклонения
Компенсация радиального отклонения: Если вал двигателя и барабан.
вал не полностью выровнен, упругий корпус посередине может слегка деформироваться, чтобы избежать сильного трения.
Компенсация углового отклонения: когда два вала слегка перекошены, эластичный корпус может гибко сгибаться, обеспечивая плавную передачу.
(3) Буферизация и снижение вибрации
Когда кран внезапно запускается/останавливается, эластичный корпус может поглотить удар и уменьшить повреждение двигателя и шестерен.
Детали муфты ствола
(1) Фланцевая полумуфта в сборе
Отверстия под болты рассверливаются (точность достигает уровня IT7)
Уровень динамического баланса необходим для достижения уровня G6.3 (стандарт ISO1940).
(2) Эластичный буферный элемент
Натуральный каучук (NR): подходит для условий работы при нормальной температуре.
Полиуретан (ПУ): повышенная износостойкость.
(3) Система соединения и крепления
Болты из-высокопрочной легированной стали
(4) Другие
Оснащен указателем износа, отверстием для смазочного масла, вентиляционным отверстием и т. д.
Наши продукты
Кастомизация
Когда клиенты настраивают муфты Barrel, необходимы подробные чертежи, чтобы гарантировать, что муфты идеально соответствуют реальным условиям работы. Если чертежи недоступны, наша профессиональная техническая команда подберет для вас лучшее решение с учетом ваших конкретных потребностей и реальных условий работы.
Наши услуги
Услуги по подбору продукции, проектирование и модификация чертежей, сертификаты проверки продукции, такие как сертификат 3.1, отчет UT, MT, отчет о механических свойствах и химическом составе, отчет о проверке окраски, отчет о проверке размеров, отчет об испытаниях на балансировку универсального вала, отчет об испытаниях на балансировку муфты.
Приложение
Поддержка индивидуального дизайна и быстрая доставка, круглосуточный ответ технической службы
Мы предоставляем комплексное-обслуживание
Компания Crane Maxwell Co..Ltd специализируется на предоставлении высокоточных-прецизионных и высококачественных-муфт для промышленности.
Сообщите нам, что вам нужно, наши профессиональные инженеры немедленно ответят и помогут вам выбрать и рассчитать наиболее подходящие продукты муфты, чтобы лучше реализовать вашу концепцию передачи вала.
Чертеж муфты ствола
Параметры муфт постоянного тока
|
Муфты для стволов |
||||||||||||||||||||||||||
|
Основные параметры и основные размеры муфт «Бочка» |
||||||||||||||||||||||||||
|
Модель |
Допустимая скорость |
Нормальный крутящий момент |
Радиальная нагрузка |
Дыра |
Граничный размер |
Размер соединения катушки |
Шкала износа |
Осевой зазор |
Положение загрузки |
Вращательная инерция |
Масса |
|||||||||||||||
|
Диаметр |
Длина |
|||||||||||||||||||||||||
|
n |
T |
F |
d. |
L. |
D |
D1 |
D2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
S |
Ф2 |
n-d2 |
болт |
a |
d3 |
r |
m, |
xМакс |
e |
I |
m |
|
|
об/мин |
N. m |
N |
мм |
мм |
мм |
мм |
кг.м2 |
Кг |
||||||||||||||||||
|
DC01A |
200 |
16000 |
18000 |
110 |
185 |
400 |
280 |
180 |
80 |
85 |
15 |
25 |
26 |
11 |
360 |
360 |
10-18 |
M16 |
30 |
M16 |
2.5 |
1.0 |
±2.5 |
88 |
1.0 |
80 |
|
DC02A |
200 |
22400 |
25000 |
125 |
200 |
420 |
310 |
212 |
80 |
95 |
15 |
25 |
26 |
11 |
380 |
380 |
10-18 |
M16 |
30 |
M16 |
2.5 |
1.0 |
±2.5 |
88 |
1.5 |
100 |
|
DC03A |
200 |
31500 |
35500 |
150 |
225 |
450 |
340 |
230 |
80 |
105 |
20 |
25 |
34 |
11 |
400 |
400 |
10-22 |
M20 |
30 |
M20 |
2.5 |
1.0 |
±2.5 |
88 |
2 5 |
120 |
|
DC35A |
200 |
45000 |
50000 |
160 |
235 |
510 |
400 |
250 |
95 |
115 |
20 |
30 |
34 |
15 |
460 |
460 |
10-22 |
M20 |
30 |
M20 |
2.5 |
1.4 |
±2.5 |
106 |
3.0 |
150 |
|
DC04A |
200 |
63000 |
71000 |
200 |
250 |
550 |
420 |
280 |
95 |
130 |
20 |
30 |
34 |
15 |
500 |
500 |
14-22 |
M20 |
20 |
M20 |
2.5 |
1.4 |
±2.5 |
106 |
4.5 |
190 |
|
DC05A |
200 |
90000 |
90000 |
220 |
265 |
580 |
450 |
315 |
95 |
145 |
20 |
30 |
34 |
15 |
530 |
530 |
14-22 |
M20 |
20 |
M20 |
2.5 |
1.4 |
±2.5 |
110 |
7.25 |
245 |
|
DC55A |
200 |
125000 |
112000 |
240 |
290 |
620 |
500 |
345 |
101 |
160 |
25 |
35 |
35 |
19 |
560 |
560 |
20-22 |
M20 |
13.3 |
M20 |
2.5 |
1.8 |
±2.5 |
110 |
10.3 |
330 |
|
DC06A |
200 |
160000 |
140000 |
260 |
300 |
650 |
530 |
375 |
101 |
170 |
25 |
35 |
35 |
19 |
580 |
600 |
20-22 |
M20 |
13.3 |
M20 |
2.5 |
1.8 |
±2.5 |
116 |
15.5 |
385 |
|
DC65A |
200 |
190000 |
165000 |
270 |
300 |
665 |
545 |
387 |
101 |
175 |
25 |
35 |
35 |
19 |
590 |
615 |
26-22 |
M20 |
10 |
M20 |
|
1.8 |
±2.5 |
116 |
18.3 |
435 |
|
DC07A |
200 |
224000 |
180000 |
280 |
310 |
680 |
560 |
400 |
101 |
180 |
25 |
35 |
35 |
19 |
600 |
630 |
26-22 |
M20 |
10 |
M20 |
|
1.8 |
±2.5 |
116 |
21.4 |
485 |
|
DC08A |
200 |
315000 |
224000 |
300 |
345 |
720 |
600 |
437 |
111 |
185 |
35 |
43 |
35 |
21 |
640 |
660 |
26-26 |
M24 |
10 |
M24 |
|
2.2 |
±2.5 |
118 |
30.6 |
550 |
|
DC09A |
200 |
450000 |
280000 |
340 |
380 |
780 |
670 |
487 |
111 |
200 |
35 |
43 |
35 |
21 |
700 |
730 |
26-26 |
M24 |
10 |
M24 |
|
2.2 |
±2.5 |
118 |
40.2 |
650 |
|
DC10A |
200 |
560000 |
355000 |
380 |
420 |
850 |
730 |
545 |
111 |
215 |
35 |
43 |
35 |
21 |
760 |
800 |
26-26 |
M24 |
10 |
M24 |
|
2.2 |
±2.5 |
120 |
65.1 |
890 |
