WZL Тросовая барабанная муфта

Name: Китайские производители, поставщики и фабрики канатных барабанных муфт WZL - настраиваемое обслуживание
Brand: Максвелл
SKU: 276876017

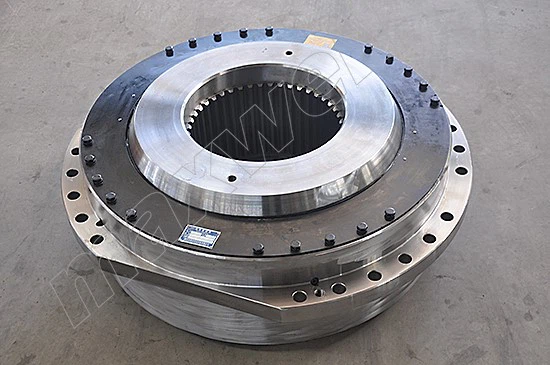

Муфта WZL Rope Drum - это новый тип муфты барабана, разделенный на тип с прямым отверстием и шлицевой тип, подходящий для соединения между редуктором и барабаном крана, конвейера, машины для подготовки угля, строительной техники и других подобных механизмов. Он может выдерживать большую радиальную нагрузку, передавать большой крутящий момент, гибко вращаться и удобен для подъемного механизма.

Отправить запрос

Описание

Описание продукта

Чертеж муфты канатного барабана

drum coupling drawing rope drum coupling drawing

Технические характеристики муфты барабана

Модель продукта	Колонна с круглым отверстием Канат Соединительная муфта барабана	Шлицевой тип Тросовая муфта барабана
Метод сопоставления	Цилиндрическое отверстие + плоский ключ (стандарт GB/T 1095)	Расположение сторон шлицевого зуба (радиальное биение менее или равно 0,02 мм)
Точность позиционирования	Зависит от посадки шпоночного паза (радиальное биение менее или равно 0,05 мм)	Расположение сторон шлицевого зуба (радиальное биение менее или равно 0,02 мм)
Конструктивные особенности	Поверхность стенки отверстия Ra Меньше или равна 1,6 мкм Допуск ширины шпоночного паза ±0,018 мм Типичный диаметр соответствующего вала: Φ50~Φ300 мм.	Количество шлицевых зубьев: 10 ~ 48 зубов. Угол давления 30 градусов/37,5 градусов (DIN 5480 опционально) Твердость поверхности зуба при закалке HRC50-55 (материал 42CrMo)
Ударопрочность	Корень шпоночного паза склонен к концентрации напряжений.	Большая площадь контакта зубьев, более высокая ударопрочность

Как это работает

Муфта WZL Rope Drum похожа на «умное соединение» крана. Его ядром является набор специально разработанных волнистых шестерен: когда двигатель приводит муфту во вращение, эти волнистые зубья будут гибко сжимать и передавать мощность, как пружина, а также могут автоматически регулировать угловое отклонение (допуская перекос примерно на 1 градус) и смещение положения (смещение в пределах 3 мм). Муфта внутри защищена тремя слоями уплотнения, а утолщенные края и буферная структура делают ее особенно прочной. Даже если кран раскачивается вперед и назад с подвешенными тяжелыми предметами, он может быть таким же устойчивым, как гора Тай. Такая конструкция не только обеспечивает эффективную передачу мощности, но и защищает редуктор от ошибок при установке и вибрационных повреждений, подобно установке «амортизатора» на систему трансмиссии, делая работу оборудования более плавной и долговечной.

Кастомизация

Когда клиенты настраивают муфту Rope Drum, необходимы подробные чертежи, чтобы гарантировать, что муфты идеально соответствуют реальным условиям работы. Если чертежи недоступны, наша профессиональная техническая команда подберет для вас лучшее решение, исходя из ваших конкретных потребностей и реальных условий работы. Если вам нужна муфта с прямым отверстием или барабанная муфта большего размера, наш завод также может изготовить ее.

Наши продукты

Производитель барабанных муфт

Компания Henan Crane Maxwell Co., Ltd. стремится предоставлять клиентам высококачественное-передающее оборудование, аксессуары для кранов и технические решения. Опираясь на многолетний опыт производства и проектирования завода, а также на большое количество отзывов клиентов, мы уверены, что сможем предоставить любому клиенту эффективные и ценные услуги, Максвелл, Ваш лучший партнер по муфтам.

Наш адрес

Город Синьсян, провинция Хэнань, Китай

Номер телефона

+8615936560589

Электронная-почта

manager@cranemaxwell.com

Параметры барабанной муфты

Если вам нужна муфта с прямым отверстием или барабанная муфта большего размера, наш завод также может изготовить ее.

Основные параметры и основные размеры шаровой-шарнирной муфты барабана WZL
Модель			W2L01	WZL02	WZL03	WZL04	WZL05	WZL06	WZL07	WZL08	WZL09	WZL10	WZL11	WZL12	WZL13	WZL14	WZL15	WZL16	WZL17	WZL18
Номинальный крутящий момент (кН.м)			6.3	90	125	16	20	25	40	63	80	125	200	315	400	500	630	800	1120	1490
Передаваемый крутящий момент КН.м	Уровень работы	M3 M4 M5 M6 M7 МБ	6.3	90	125	16	20	25	40	63	80	125	202	315	400	500	630	800	1120	1490
			5.6	80	112	14	18	224	355	56	71	112	180	280	355	450	560	710	1000	1380
			50	71	100	125	16	20	315	50	63	100	160	250	315	400	500	630	900	1250
			45	6.3	90	112	14	18	28	45	56	96	140	224	280	355	450	560	800	1120
			4.0	56	80	100	125	16	25	40	50	80	125	200	250	315	400	500	710	1000
			3.55	50	71	90	11.2	14	224	355	45	71	112	180	224	280	366	450	630	900
G83478.1(Сплайн INTZxmx30px6H			15Z x3m	18Z x3m	22Z x3m	27Z x3m	18Z x5m	22Z x5m	26Z x5m	30Z x5m	34Z x5m	38Z x5m	26Z x8m	30Z x8m	34Z x8m	38Z x8m	44Z x8m	50Z x8m	44Z x10m	56Z x10m
K(h9)			250	280	300	320	340	360	400	450	500	530	580	600	640	700	760	860	1020	1100
B₁			80	84	92	97	127	137	157	167	182	192	207	222	237	262	287	352	410	430
D₁			300	320	340	360	380	400	450	500	550	580	650	680	710	780	850	950	1120	1200
D₂(h7)			190	200	220	240	260	280	340	380	420	450	530	560	600	670	730	840	975	1055
D₃(h7)			40	50	60	70	80	100	120	140	160	180	190	220	250	280	320	360	400	540
D₄(h7)			50	60	70	85	100	120	140	160	180	200	222	254	286	318	366	420	460	580
D₅			260	280	300	320	340	360	400	450	500	530	600	630	660	730	800	900	1055	1135
H			12	20						25			30		40			55	60	70
H₁			3	3	3	4	4	5	5	6	6	6	7	7	8	8	9	10	15	25
H₃			37	39	43	44.5	59.5	63.5	73.5	77.5	85	90	96.5	104	110.5	123	134.5	166	190	190
H₄			2	25		3.5			4.5	5.5	6	7	7.5	8	9.5	11	12	13	17	18
L.₁			30	30	35	40	50	55	70	75	85	95	105	120	135	150	170	220	260	270
L₂			18	22	25	25	25	30	35	40	45	45	45	45	45	55	60	60	60	60
L₃			22	22	22	22	37	37	37	37	37	37	37	37	37	37	37	52	65	70
n-D			8-Ф14	8-Ф18.5					12-Ф23					24-Ф23	24-Ф27.5				24-Ф31
болт			M12	M16	M16	M16	M16	M16	M20	M20	M20	M20	M20	M20	M24	M24	M24	M24	M27	M27
n.*d'			1x40	1X40	1X40	1X40	1X40	1x40	2x20	2x20	2x20	2x20	2x20	5x10	5x10	5x10	5x10	5x10	5x10	5x10
Ра			16	16	2	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	4	4
C			1.6	2	2	25	2.5	2.5	3	3	3	4	4	5	5	5	6	6	6	6
инерция ротатора кг-м2			0.13	0.19	0.27	0.37	0.56	0.76	1.65	2.66	4.49	6.18	12.5	16.40	23.13	39.18	29.25	114.5	260.4	337.8
Вес (кг)			21	25	31	36	52	63	99	134	173	209	319	369	432	606	762	1375	2145	2475
