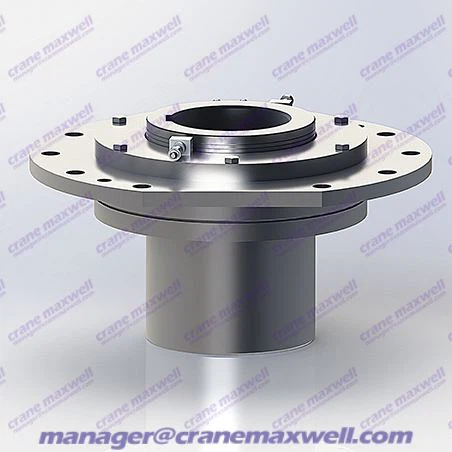

WJA WJT Барабанная муфта

Барабанные муфты WJ подходят для соединения редуктора и барабана подъемного механизма крана, а также соединительных муфт других аналогичных механизмов, используемых для передачи крутящего момента и выдерживания радиальной нагрузки. Рабочая температура составляет -25 градусов ~ +80 градусов; номинальный крутящий момент составляет 5 кН ~ 900 кН, а допустимая радиальная сила составляет 16,5 кН ~ 520 кН.

Отправить запрос

Описание

Обзор барабанных муфт WJA и WJT

gearbox coupling
Барабанные муфты подходят для соединения редуктора и барабана подъемного механизма крана и других подобных муфт, используемых для передачи крутящего момента и восприятия радиальной нагрузки. Рабочая температура составляет -25 градусов ~ +80 градусов; номинальный крутящий момент составляет 5 кН ~ 900 кН, а допустимая радиальная сила составляет 16,5 кН ~ 520 кН.

Он широко используется в тяжелых машинах и оборудовании в металлургии, горнодобывающей, нефтяной, бумажной, стекольной, текстильной, упаковочной, полиграфической, строительных материалах, химической промышленности и других отраслях промышленности, особенно в подъемном механизме кранов.

барабанная муфтаструктура

Барабанные муфты WJA и WJT в основном состоят из корпуса с соединительным фланцем, сферического ролика, полумуфты, внутренней и внешней крышек, системы уплотнений и других компонентов. Эти компоненты работают вместе, чтобы позволить муфте барабана выдерживать большой крутящий момент и радиальную нагрузку.

ВЖА ВДжТ

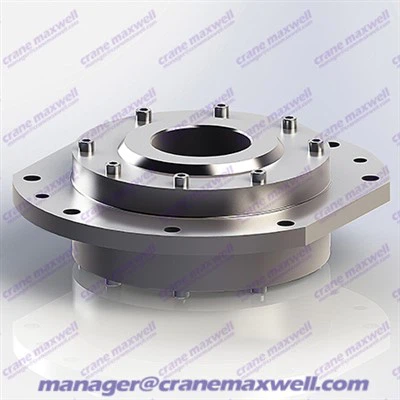

Rope Drum coupling

Примечания по установке муфты барабана WJA и WJT

Соединение между муфтой и барабаном, а также внутренней и внешней крышками муфты выполнено болтами класса 8,8-, а момент предварительной затяжки указан в таблице ниже:

Спецификация резьбы (мм)	M8	M10	M12	M16	M20	M24
Момент предварительной-затяжки (Нм)	23	46	80	195	385	660

После установки муфты барабана следует впрыскивать смазку до тех пор, пока выпускное отверстие не переполнится. Смазку на-основе лития следует использовать при работе в условиях высоких-температур.

Взаимное положение между винтами индикатора износа муфты барабана, соединительными винтами и условия смазки следует проверять не реже одного раза в три месяца. Если указатель касается винта индикатора износа, муфту необходимо заменить. Муфту следует смазывать не реже одного раза в год.

барабанная муфта Рисунок

Барабанная муфта WJA

Drum coupling gap chart Drum coupling drawing

Барабанная муфта WJT

Drum coupling gap chart Drum coupling drawig

Кастомизация

Когда клиенты настраивают зубчатые муфты барабана, им необходимо предоставить подробные чертежи, чтобы гарантировать, что муфты идеально соответствуют реальным условиям работы. Если чертежи не могут быть предоставлены, наша профессиональная техническая команда подберет для вас лучшее решение с учетом ваших конкретных потребностей и реальных условий работы.
Указатели износа, смазочные ниппели, пылезащитные крышки, ответные фланцы, гравировка и маркировка, материалы и т. д. могут быть изготовлены по индивидуальному заказу.

Свяжитесь сейчас

Наши продукты

Часто задаваемые вопросы

Вопрос: Предоставляется ли видео проверки?

О: Мы предоставляем любое необходимое вам видео, включая видео осмотра.

В: Какие услуги предоставляются?

A: Служба выбора продукта, проектирование и модификация чертежей, сертификаты проверки продукции, такие как сертификат 3.1, отчет UT, MT, отчет о механических свойствах и химическом составе, отчет о проверке окраски, отчет о проверке размеров, отчет об испытаниях на балансировку универсального вала, отчет об испытаниях на балансировку муфты.

Вопрос: Из какого материала изготовлена муфта?

О: Обычно 42CrMo, конечно, его можно настроить в соответствии с вашими потребностями.

В: Сколько времени занимает ваша доставка?

О: как правило, если нет на складе или товаров по индивидуальному заказу, это займет около 35 дней. Точное время зависит от количества товара.

В: Как долго длится гарантийный срок?

О: Гарантийный срок составляет 12 месяцев.

Вопрос: Покрыта ли поверхность изделия анти-антикоррозийным маслом?

О: Мы нанесем слой анти-антикоррозийного масла на поверхность муфты, чтобы гарантировать, что полученный вами продукт не ржавеет во время транспортировки и хранения и остается в наилучшем состоянии для использования.

Узнать больше

Технические параметры

Примечание: 1. Если диаметр отверстия вала d и длина L выходят за пределы диапазона, это можно согласовать с производителем.
2. Момент инерции и вес являются приблизительными значениями, рассчитанными исходя из минимального диаметра отверстия вала.
3. Если требуется барабанная муфта большего размера, наш завод также может спроектировать и изготовить ее.

WJAсферическая роликовая муфта барабана (сплайн)
Основные параметры и основные размерыWJAсферическая роликовая муфта барабана
Модель	Номинальный крутящий момент Тн КН.м	Допустимая радиальная сила КН	d H2	l	D	D1	D2 h8	D3
WJA1	5	14.5	40,42,45,48	84	250	220	160	85
			50,55
WJA2	7.1	16.5	45,48,50,55	84	280	250	180	90
			60	107
WJA3	9	18.5	48,50,55	84	320	280	200	95
			60,65	107
WJA4	14	20	60,65,70,75	107	340	300	220	130
			80.85	132
WJA5	18	31	70.75	107	360	320	240	150
			80,85,90,95	132
WJA6	22.4	35	80,85,90,95	132	380	340	260	160
			100,110	167
WJA7	28	38.5	80,85,90,95	132	400	360	280	170
			100,110,120	167
WJA8	35.5	42	100,110,120	167	420	380	310	200
			130,140	202
WJA9	50	49	100,110,120	167	450	400	340	230
			130,140,150	202
WJA10	100	115	130,140,150	202	550	500	420	280
			160,170,180	242
WJA11	160	125	160,170,180	242	580	530	450	300
			190,200	282
WJA12	224	150	190,200,220	282	650	600	530	360
			240,250	330
WJA13	355	250	200,220	282	680	630	560	400
			240,250,260	330
WJA14	500	300	240,250,260	380	710	660	600	440
			280,300	330
WJA15	630	340	240,250,260	330	780	730	670	500
			280,300,320	380
WJA16	710	380	280,300,320	380	850	800	730	550
			340,360,380	450

Основные параметры и основные размерыWJAмуфта сферического ролика барабана (Продолжить)
Модель	n-d₁		S h9	L1	L2	L3	L4	r	C	Шкала износа m	Вращательная инерция кг-м2	Масса кг
	Дыра	Болт
WJA1	10-Φ14	M12	220	42	5	12	24	2	1.6	4	0.059	18
WJA2	10-Φ14	M12	250	42	5	12	24	2	1.6	4	0.093	22 21
									2
WJA3	10-Φ18	M16	280	45	5	15	25	2.5	1.6	4	0.176	26
									2			24
WJA4	10-Φ18	M16	300	45	5	15	25	2.5	2	4	0.253	31
												30
WJA5	10-Φ18	M16	320	45	5	15	25	2.5	2	6	0.355	35
									2.5			33
WJA6	10-Φ18	M16	340	45	5	15	25	2.5	2.5	6	0.451	39.4
												39.8
WJA7	10-Φ18	M16	360	47	5	15	33	3	2.5	6	0.58	47
												48
WJA8	10-Φ18	M16	380	47	5	15	33	3	2.5	6	0.91	64
									3			64
WJA9	10-Φ22	M20	400	52	5	20	28	3	2.5	6	1.35	83
									3			83.5
WJA10	10-Φ22	M20	500	60	8	20	38	3	3	8	3.69	151
												145
WJA11	14-Φ22	M20	530	60	8	20	38	3	3	8	4.53	169
									4			167
WJA12	14-Φ22	M20	580	65	8	25	33	3	4	8	8.41	247
												229
WJA13	26-Φ22	M20	600	65	8	25	35	4	4	8	11.4	301
												302
WJA14	26-Φ26	M24	640	82	10	35	43	4	4	8	17.7	392
									5			386
WJA15	26-Φ26	M24	700	82	10	35	43	4	4	8	29	536
									5			547
WJA16	26-Φ26	M24	760	82	10	35	43	4	5	8	43.6	686
									6			679

ВДжТСферическая роликовая барабанная муфта (прямое отверстие)

Основные параметры и основные размерыВДжТСферическая роликовая барабанная муфта
Модель	Вращательная инерция Tn КН·м	Допустимая радикальная сила, КН	d Внутренний шлиец	D	D₁	D₂(h6)	D₃	n-d₁
								Дыра	Болт
WJT1	5	14.5	INT16Z×2,5м INT17Z×2,5м	250	200	160	85	10-Φ14	M12
WJT2	7.1	16.5	INT17Z×2,5м INT15Z×3м	280	250	180	90	10-Φ14	M12
WJT3	9	18.5	INT15Z×3м INT18Z×3м	320	280	200	95	10-Φ18	M16
WJT4	14	20	INT18Z×3м INT22Z×3м	340	300	220	130	10-Φ18	M16
WJT5	18	31	INT22Z×3м INT27Z×3м	360	320	240	150	10-Φ18	M16
WJT6	22.4	35	INT27Z×3м INT18Z×5м	380	340	260	160	10-Φ18	M16
WJT7	28	38.5	INT18Z×5м INT22Z×5м	400	360	280	170	10-Φ18	M16
WJT8	35.5	42	INT22Z×5м INT26Z×5м	420	380	310	200	10-Φ18	M16
WJT9	50	49	INT26Z×5м INT30Z×5м	450	400	340	230	10-Φ22	M20
WJT10	100	115	INT30Z×5м INT34Z×5м	550	500	420	280	10-Φ22	M20
WJT11	160	125	INT34Z×5м INT38Z×5м	580	530	450	300	10-Φ22	M20
WJT12	224	150	INT38Z×5м INT26Z×8м	650	600	530	360	10-Φ22	M20
WJT13	355	250	INT26Z×8м INT30Z×8м	680	630	560	400	10-Φ22	M20
WJT14	500	300	INT30Z×8м INT34Z×8м	710	660	600	440	10-Φ26	M24
WJT15	630	340	INT34Z×8м INT38Z×8м	780	730	670	500	10-Φ26	M24
WJT16	710	380	INT38Z×8м INT44Z×8м	850	800	730	550	10-Φ26	M24
WJT17	900	450	INT44Z×8м INT50Z×8м	950	900	840	630	10-Φ26	M24

Основные параметры и основные размерыВДжТСферическая роликовая барабанная муфта (продолжение)
Модель	d2 G6	d3 G6	S h9	L	L1	L2	L3	L4	L5	L6	L7	r	C	Шкала износа m	Вращательная инерция кг-м2	Масса кг
WJT1	35	45	220	80	42	5	12	24	22	30	18	2	1.6	4	0.06	18
	38	48														15
WJT2	38	48	250	80	42	5	12	24	22	30	18	2	1.6	4	0.11	22
	40	50														21
WJT3	40	50	280	84	45	5	15	25	22	30	22	2.5	1.6	4	0.18	26
	50	60											2			24
WJT4	50	60	300	92	45	5	15	25	22	30	30	2.5	2	4	0.25	30
	60	70								35	25					30
WJT5	60	70	320	92	45	5	15	25	22	35	25	2.5	2	6	0.33	35
	70	85		97						40			2.5			33
WJT6	70	85	340	97	45	5	15	25	22 37	40	25	2.5	2.5	6	0.44	39
	80	100		127						50						40
WJT7	80	100	360	127	67	25	15	33	37	50	25	3	2.5	6	0.58	51
	100	120		137						55	30					47
WJT8	100	120	380	137	77	35	15	33	37	55	30	3	2.5	6	0.85	59
	120	140		157						70	35		3			57
WJT9	120	140	400	157	87	40	20	28	37	70	35	3	3	6	1.29	78
	140	160		167						75	40					75
WJT10	140	160	500	167	95	43	20	38	37	75	40	3	3	8	3.40	129
	160	180		182						85	45					126
WJT11	160	180	530	182	95	43	20	38	37		45	3	3	8	4.08	151
	180	200		192						95			4			145
WJT12	180	200	580	192	120	63	25	33	37	95	45	3	4	8	7.23	210
	190	222		207						105						205
WJT13	190	222	600	207	120	63	25	35	37	105	45	4	4	8	9.66	236
	220	254		222						120			5			229
WJT14	220	254	640	222	140	68	35	43	37	120	45	4	5	8	14.5	301
	250	286		237						135						293
WJT15	250	286	700	237	160	88	35	43	37	135	45	4	5	8	23.9	398
	280	318		262						150	55					395
WJT16	280	318	760	262	180	108	35	43	37	150	55	4	5	8	34.2	483
	320	366		287						170	60		6			466
WJT17	320	366	860	287	200	118	45	55	37	170	60	4	6	8	73.3	797
	360	420		352					52	220			8			793
